一、实验目的

​ 通过WireShark工具抓取数据包并分析，从而更深刻的理解TCP/IP网络从底层到顶层的一个封包过程，以及一些HTTP、DNS、POP3、SMTP等常见协议的通讯过程。并可以通过这些工具进行日常的网络诊断。

二、实验环境

​ Windows 10，wireshark

三、实验内容

1、 WireShark软件的安装

2、 HTTP数据包的抓取，并分析其请求包和响应包的五元组信息

<流：源端口号、目的端口号、协议号、源IP、目的IP>

3、 DNS协议数据包的抓取，了解DNS协议的工程流程以及常见DNS资源记录的格式，学会使用nslookup来进行DNS查询，记录DNS请求包和响应包的信息

<流：源端口号、目的端口号、协议号、源IP、目的IP>

四、实验知识点、原理

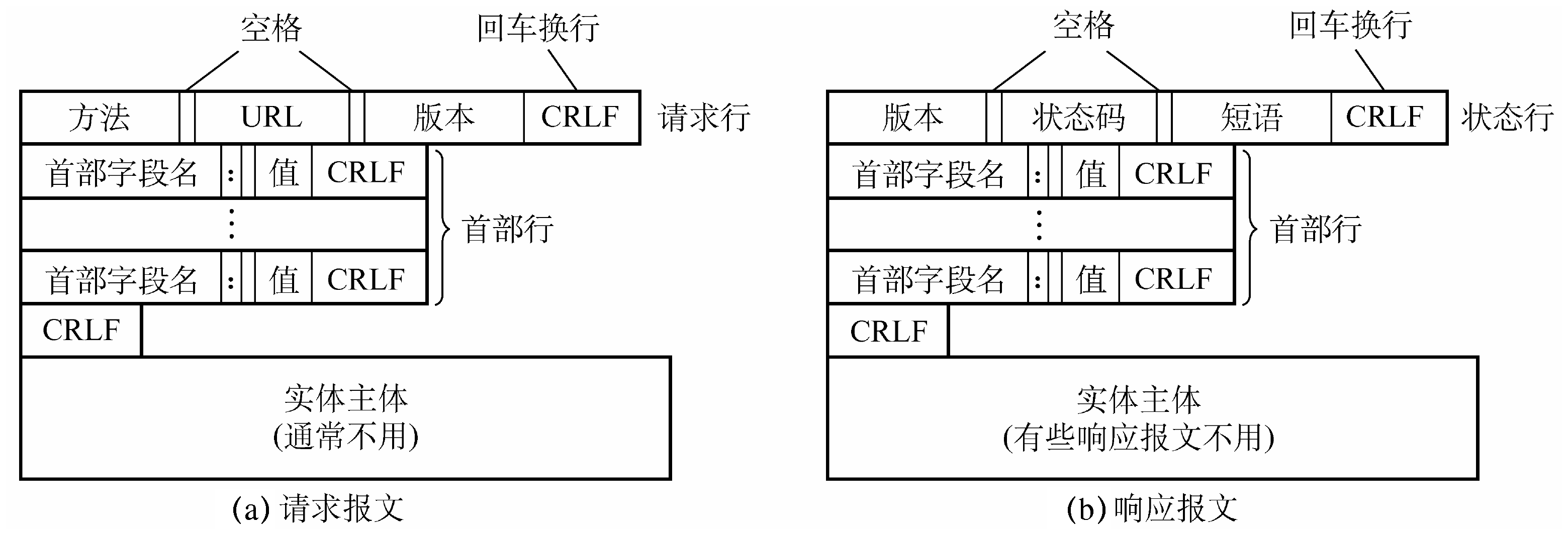

HTTP数据包格式：

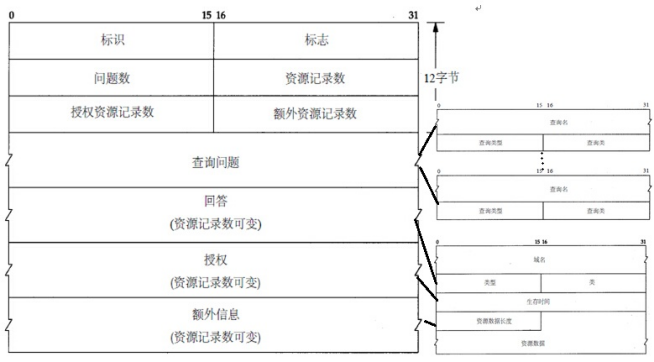

DNS数据包格式：


五、 实验步骤

  1. 安装wireshark抓包工具，选择当前使用网卡
  2. 先过滤http数据包，任意选择一个http数据包，左边会显示一组箭头，朝右的箭头表示请求数据包，朝左的箭头表示响应数据包，任选一组http数据包分析
  3. 对于dns数据包，首先在命令行使用nslookup命令发送dns查询，同时在wireshark中过滤dns数据包，抓取并分析

六、实验结果与分析

http请求包


  • 源：192.168.87.139：4210 目的：39.156.165.107：80

  • 协议号：4

  • 请求方式：GET

  • URL:/api/toolbox/geturl.php?h=C8A8A61957130BC8E14BC46E675C10BD&v=13.0.0.6738&r=0000_sogou_pinyin_130

  • 协议版本：HTTP/1.1

  • User-Agent：SOGOU_UPDATER //应用程序名称

  • Host: config.pinyin.sogou.com //目标主机

  • Accept: / //可接受响应内容类型

http响应包


  • 源：39.156.165.107：80 目的：192.168.87.139：4210

  • 协议号：4

  • 协议版本：HTTP/1.1

  • 状态码：200

  • 短语：OK

  • Server：nginx //服务器软件名称

  • Date: Fri, 13 Oct 2023 06:05:23 GMT //响应生成时间，使用格林威治标准时间(GMT)

  • Content-Type: application/octet-stream //响应主体类型

  • Content-Length: 0 //响应主体长度

  • Connection: keep-alive //连接状态，keep-alive表示长连接

  • Set-Cookie: IPLOC=CN3301; path=/ //设置的cookie信息

  • P3P: CP=”CURa ADMa DEVa PSAo PSDo OUR BUS UNI PUR INT DEM STA PRE COM NAV OTC NOI DSP COR” //定义网站的隐私策略

  • 由于Content-Length=0，所以无实体主体

dns请求


  • 源：192.168.87.139：51489 目的：192.168.87.49:53

  • 协议号：4

  • Transaction ID: 0xea7b //事务ID，标识dns查询与响应的关联

  • Flags: 0x0100 Standard query //DNS数据包的一些标志位信息

  • Questions: 1 //指示DNS数据包中包含的查询问题的数量

  • Answer RRs: 0 //表示DNS响应中包含的回答资源记录

  • Authority RRs: 0 //表示DNS响应中包含的授权资源记录的数量

  • Additional RRs: 0 //表示DNS响应中包含的附加资源记录的数量

  • Queries //包含了查询的域名和查询类型（如A记录、CNAME记录等）

    www.diamondheart.top: type A, class IN

​ Name: www.diamondheart.top

​ [Name Length: 20]

​ [Label Count: 3]

​ Type: A (Host Address) (1)

​ Class: IN (0x0001)

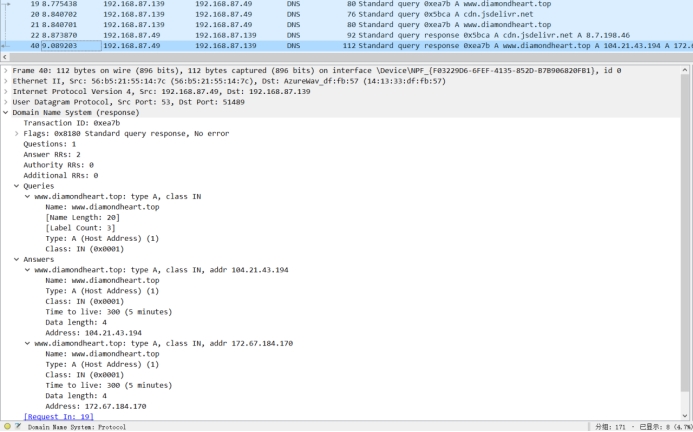

dns响应


  • 源：192.168.87.49:53 目的：192.168.87.139:51489

  • 协议号：4

  • Transaction ID: 0xea7b

  • Flags: 0x8180

  • Questions: 1

  • Answer RRs: 2

  • Authority RRs: 0

  • Additional RRs: 0

  • Answers //包含了查询的结果，如IP地址、CNAME别名等

    www.diamondheart.top: type A, class IN, addr 104.21.43.194

​ Name: www.diamondheart.top

​ Type: A (Host Address) (1)

​ Class: IN (0x0001)

​ Time to live: 300 (5 minutes)

​ Data length: 4

​ Address: 104.21.43.194

www.diamondheart.top: type A, class IN, addr 172.67.184.170

​ Name: www.diamondheart.top

​ Type: A (Host Address) (1)

​ Class: IN (0x0001)

​ Time to live: 300 (5 minutes)

​ Data length: 4

​ Address: 172.67.184.170
